RV減速機，全稱NMRV蝸輪蝸桿減速機，是市場上非常常見的一款減速機之一，也是上海減速機廠家-馭典重工生產量很大的減速機品類之一，很多剛接觸到減速機行業的朋友，就是從認識RV減速機開始的，這款減速機的結構雖然簡單，但是很多朋友對rv減速機內部結構圖和原理，了解的不是很透徹，今天馭典重工將帶您詳細了解rv減速機內部結構圖和原理。

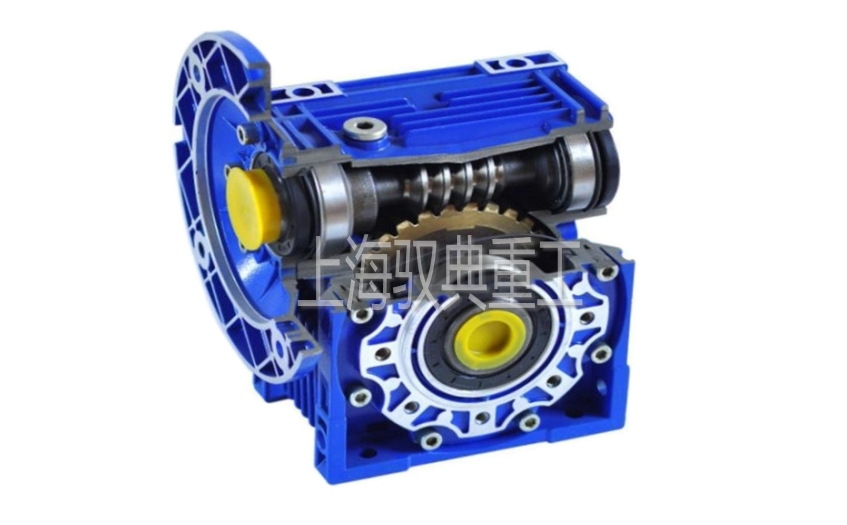

　　RV減速機外觀多以藍色或銀色為主(見上圖)，材質多為路合金材質作為外殼，比較大的機型，比如RV90以上，會采用鑄鐵機殼，這點跟鋁殼電機有些類似，小一些的型號用鋁殼多，因為鋁殼輕便，大一些的用高剛性鑄鐵多，因為鑄鐵強度高。

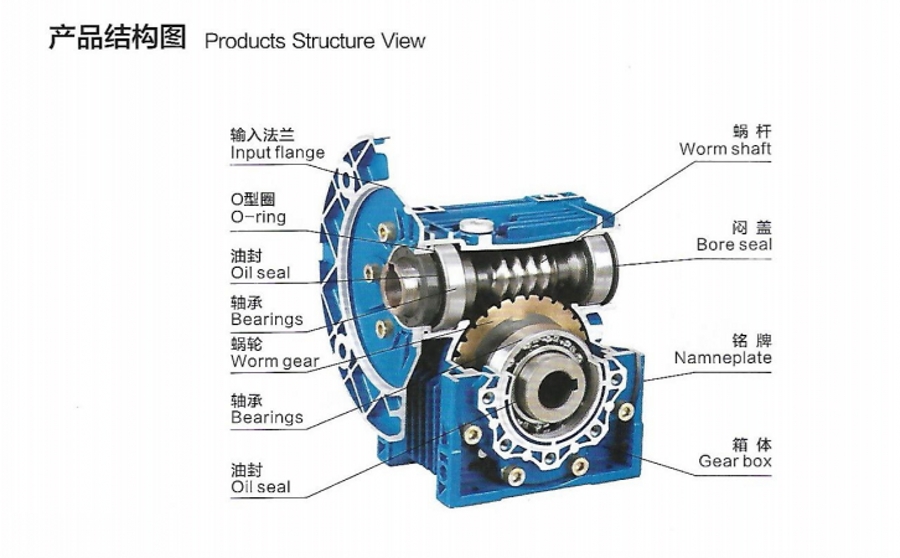

　　rv減速機內部結構圖和原理，RV減速機主要由箱體、蝸輪、蝸桿、軸承、輸入軸、輸出軸、還有一些小型配件組成(見上圖)，由于是蝸輪、蝸桿結構，這款減速機噪音比較小，可輸出扭矩大，適用于多種工況。



　　傳動原理

　　以上圖片為例，電機與法蘭相連，通過蝸桿傳動至蝸輪，蝸桿與蝸輪配合，可以產生多種速比，常用的大到可以達到1/100，如果需要更大的速比也可以進行兩臺串聯使用，蝸輪內孔安裝輸出軸，可以做常規軸，也可以做花鍵軸，也可以做輸出孔，靈活多變。
