直角換向器工作原理圖解_優質換向器廠家。換向器，又稱“轉向箱”，常用的種類有：T系列螺旋錐齒轉向箱、HD系列螺旋傘齒轉向箱、ARA系列螺旋錐齒換向器。作為生產減速機類的實力工廠，以上三種，上海馭典重工都有生產。這三種，外形不一樣，實際原理極為類似，均為螺旋錐齒換向器，之前有寫過這三種的區別，有需要了解的朋友可以聯系我們。





         今天馭典重工主要為您介紹直角換向器工作原理圖解。既然這三種原理極為類似，那接下來，我們拿出一種來介紹他的結構和原理，一通百通了。換向器是生產企業經常遇到的種類之一，他的主要作用是改變軸的方向，也可以起到減速的作用，速比一般不會超過5倍，在工況需要的情況下，也可以作為增速器使用，其中常用的屬90度直角轉向器，接下來，我們用一張圖片來了解。

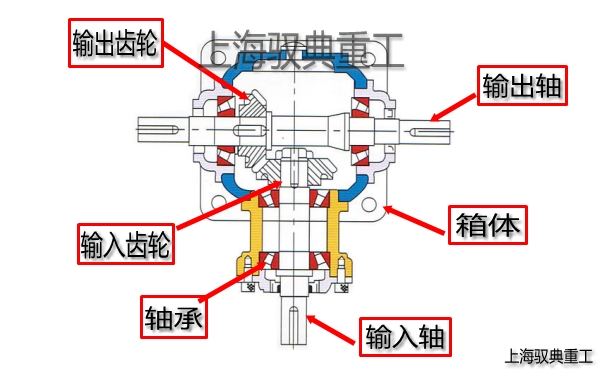

　　如上圖所示，我們可以看出換向器的主要部件是由箱體、輸入軸、輸出軸、輸入傘齒輪、輸出傘齒輪、軸承等組成，輸入軸和輸出軸十字交叉，通過傘齒咬合傳動，達到換向的目的，同時可以通過調整輸入齒輪和輸出齒輪的大小，達到減速或增速的目的。






　　以上就是馭典為您介紹的直角換向器工作原理圖解，更多的配合方式和技術參數需要了解，請聯系我們24小時服務熱線。
